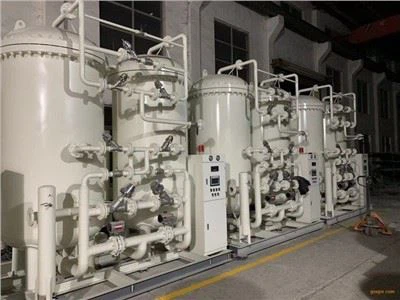

ক্রায়োজেনিক টাইপ উচ্চ দক্ষ উচ্চ বিশুদ্ধতা নাইট্রোজেন বায়ু পৃথকীকরণ প্ল্যান্ট তরল এবং অক্সিজেন জেনারেটর

ক্রায়োজেনিক টাইপ উচ্চ দক্ষ উচ্চ বিশুদ্ধতা নাইট্রোজেন বায়ু পৃথকীকরণ প্ল্যান্ট তরল এবং অক্সিজেন জেনারেটর

পণ্যের সুবিধা

1. মডুলার নকশা এবং নির্মাণ, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ.

2. সম্পূর্ণ স্বয়ংক্রিয় সিস্টেম, সহজ এবং নির্ভরযোগ্য অপারেশন।

3. উচ্চ-বিশুদ্ধ শিল্প গ্যাসের প্রাপ্যতার গ্যারান্টি।

4. যেকোনো রক্ষণাবেক্ষণের কাজ চলাকালীন ব্যবহারের জন্য তরল ফেজ পণ্যের প্রাপ্যতার গ্যারান্টি।

5. কম শক্তি খরচ.

6. সংক্ষিপ্ত প্রসবের সময়.

আবেদন ক্ষেত্র

বায়ু পৃথকীকরণ উদ্ভিদ দ্বারা উত্পাদিত অক্সিজেন, নাইট্রোজেন, আর্গন এবং অন্যান্য বিরল গ্যাস ব্যাপকভাবে ইস্পাত, রাসায়নিক ব্যবহার করা হয়

শিল্প, শোধনাগার, গ্লাস, রাবার, ইলেকট্রনিক্স, স্বাস্থ্যসেবা, খাদ্য, ধাতু, বিদ্যুৎ উৎপাদন ইত্যাদি।

পণ্য বিবরণী

অক্সিজেন আউটপুট 350m3/h±5 শতাংশ

O2 বিশুদ্ধতা 99.6 শতাংশ O2 এর চেয়ে বেশি বা সমান

অক্সিজেনের চাপ ~0.034MPa(G)

নাইট্রোজেন আউটপুট 800m3/h±5 শতাংশ

N2 বিশুদ্ধতা 10ppmO2 এর থেকে কম বা সমান

N2 চাপ ~0.012 MPa(G)

পণ্যের আউটপুট স্থিতি (0 ডিগ্রি ,101.325Kpa)

শুরুর চাপ 0.65MPa(G)

defrosts মধ্যে ক্রমাগত অপারেশন 12 মাস

শুরুর সময় ~24 ঘন্টা

নির্দিষ্ট শক্তি খরচ ~0.64kWh/mO2 (O2 কম্প্রেসার বাদে)

প্রক্রিয়া প্রবাহ

কাঁচা বাতাস বাতাস থেকে আসে, ধুলো এবং অন্যান্য যান্ত্রিক কণা অপসারণের জন্য একটি এয়ার ফিল্টারের মধ্য দিয়ে যায় এবং তারপর একটি নন-লুব্রিকেটেড এয়ার কম্প্রেসারে প্রবেশ করে, যেখানে এটি একটি দ্বি-পর্যায়ে প্রায় 0.65MPa(g) এ সংকুচিত হয় কম্প্রেসার কুলারের মধ্য দিয়ে যাওয়ার পরে, এটি প্রি-কুলিং ডিভাইসে প্রবেশ করে এবং 5~10 ডিগ্রিতে ঠান্ডা হয়। তারপরে আর্দ্রতা, CO2, হাইড্রোকার্বন অপসারণ করতে MS পিউরিফায়ারে স্যুইচ করুন। পিউরিফায়ারে আণবিক চালনি দিয়ে ভরা দুটি পাত্র থাকে। একটি ব্যবহার করা হচ্ছে, যখন কোল্ড বাক্স থেকে বর্জ্য নাইট্রোজেন দ্বারা অ্যান্থারগুলি পুনরুত্পাদিত হচ্ছে এবং হিটার দ্বারা উত্তপ্ত হচ্ছে।

বিশুদ্ধকরণের পরে, একটি ছোট অংশ টার্বোএক্সপেন্ডারের জন্য বাহক গ্যাস হিসাবে ব্যবহৃত হয় এবং বাকি অংশটি কোল্ড বাক্সে যায়, যেখানে এটি প্রধান তাপ এক্সচেঞ্জারে রিফ্লাক্স (বিশুদ্ধ অক্সিজেন, বিশুদ্ধ নাইট্রোজেন এবং বর্জ্য নাইট্রোজেন) দ্বারা ঠান্ডা হয়। বায়ুর কিছু অংশ প্রধান তাপ এক্সচেঞ্জারের মাঝখান থেকে বের করা হয় এবং শীতল করার জন্য সম্প্রসারণ টারবাইনে প্রবেশ করে। বেশিরভাগ প্রসারিত বাতাস সাবকুলারের মধ্য দিয়ে যায়, যা উপরের টাওয়ারের অক্সিজেন দ্বারা ঠান্ডা হয় এবং উপরের টাওয়ারে পাঠানো হয়। একটি ছোট অংশ সরাসরি বাইপাস দিয়ে বর্জ্য নাইট্রোজেন পাইপে প্রবেশ করে এবং তারপরে এটিকে ঠান্ডা বাক্স থেকে উত্তপ্ত করে। বাতাসের আরেকটি অংশ কলামকে নিচে নামানোর জন্য কাছাকাছি তরল বাতাসে ঠান্ডা হতে থাকে।

নিচের টাওয়ারের বাতাসে, বাতাসকে আলাদা করে তরল নাইট্রোজেন এবং তরল বায়ুতে পরিণত করা হয়। তরল নাইট্রোজেনের অংশ নীচের কলামের উপরে থেকে নিষ্কাশিত। সাবকুলিং এবং থ্রটলিংয়ের পরে তরল বায়ু রিফ্লাক্স হিসাবে উপরের টাওয়ারের মাঝখানে স্থানান্তরিত হয়।

পণ্য অক্সিজেন উপরের টাওয়ার নীচের অংশ থেকে নিষ্কাশন করা হয়, সম্প্রসারণ বায়ু subcooler দ্বারা reheated, এবং প্রধান তাপ বিনিময় সঞ্চালিত হয়. তারপর এটি প্রেরণ এবং dequeued হয়. বর্জ্য নাইট্রোজেন উপরের টাওয়ারের উপরের অংশ থেকে বের করা হয়, সাবকুলার এবং প্রধান হিট এক্সচেঞ্জারে পুনরায় গরম করা হয় এবং তারপর টাওয়ার থেকে বেরিয়ে যায়। এমএস পিউরিফায়ারের জন্য একটি অংশ পুনর্জন্ম গ্যাস হিসাবে ব্যবহৃত হয়। খাঁটি নাইট্রোজেন উপরের টাওয়ারের উপর থেকে বের করা হয়, তরল বায়ু, তরল নাইট্রোজেন সাবকুলার এবং প্রধান তাপ এক্সচেঞ্জারে পুনরায় গরম করা হয় এবং টাওয়ারের বাইরে পাঠানো হয়।

পাতন কলাম থেকে অক্সিজেন গ্রাহকের কাছে সংকুচিত হয়।
